氣相二氧化矽（氣相白碳黑）是極其重要的（de）高科（kē）技超微細無機新材料之一，由於其粒徑很小（xiǎo），因此比表麵積大（dà），表（biǎo）麵吸（xī）附力強，表（biǎo）麵能大，化（huà）學純度高、分散性能好（hǎo）、熱阻、電阻等（děng）方（fāng）麵（miàn）具（jù）有特異（yì）的性能，以其優越的穩定性、補（bǔ）強性、增稠（chóu）性和觸變性，在眾多學科及領域內獨具特性，有著不可（kě）取代的作用。

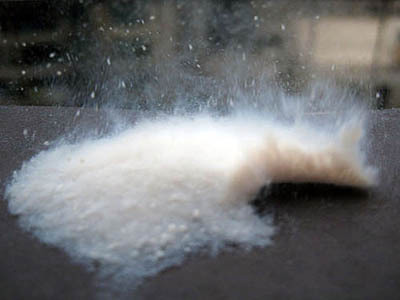

氣相二氧化矽的分子式:SiO2，白色蓬鬆粉沫，多孔性，無毒無（wú）味無汙染（rǎn），耐（nài）高溫（wēn）。同時它具備的化學惰性以及（jí）特殊（shū）的觸變（biàn）性能明顯（xiǎn）改善橡膠製（zhì）品的抗拉強度，抗撕裂性和耐磨（mó）性，橡膠改良後強度提高數十倍。下列為氣相法白炭黑在塗料中的幾種（zhǒng）應用。

（1） 消光劑（jì）

氣（qì）相法白炭黑折光（guāng）指數1.46 , 與成膜樹脂（zhī）的折光指數接近，對漆膜顏色沒有（yǒu）影響。在成膜（mó）過程中遷移到漆膜表麵，能使漆膜表麵產生預期粗糙度，明顯地降低（dī）其表麵光澤，是一種良好的消光（guāng）劑。消光效果主要取決於產品（pǐn）的三個性能：孔積率，粒徑和表麵處理（lǐ）。使用氣相法白炭黑時（shí）要注意（yì）與漆膜厚度的匹配，在（zài）厚膜漆裏采用顆粒非常細的氣相法白炭黑，是不能產生適當的粗糙度的微細表麵，反之如在薄膜漆裏采用顆粒粗大氣相法白炭黑，雖然其消（xiāo）光效果非常好（hǎo），但是漆膜表麵的（de）粗糙（cāo）度將不能為絕大多數用戶接受（shòu）。

（2）流變助劑

流變性是塗料的重要性（xìng）能，它直接影響到塗（tú）料的外觀、施（shī）工性能及貯存穩定性等性能，而不同塗料（liào）體係（xì）對流變助劑的要求也有差異。

對於油性體係而言，大部分流變助劑都是形成氫鍵而起作（zuò）用，表麵未處理的氣相法（fǎ）白炭黑聚（jù）集體是含有多個羥基（jī），一是孤立的、未受幹擾的（de）自由羥基；二是連生、彼（bǐ）此形成氫鍵的鍵合羥基。這（zhè）一（yī）特性（xìng）賦予油性塗料（liào）非常好的貯存性能和施工性能，特別是厚漿（jiāng）型塗料（如船舶漆），既能保（bǎo）證塗料在一定的施工剪切力下有良（liáng）好的流（liú）動性（xìng），又能保證塗膜的一次施工厚度。

同時，氣相法白炭黑由於能形成氫（qīng）鍵而提高體係的中低剪切粘度，從而起到增稠作用。因此，氣相法白炭黑在油性體係（xì）當中的應用非常廣泛。不過在水性體係中，由於水分子也會與氣相法白炭黑形成氫鍵，大大影響其作用，所以通常會對其表麵進行封端處理，並引入氧化鋁等改性，利用配位效應而起流變作用，以避開水的影響。但從目前應用的情況來看，都不是很理想，需要反（fǎn）複搭配實驗，而且使用不當時還會導致體係有肝化的趨勢。

（3）防沉（chén）劑

氣相法白炭黑是（shì）一種理想的防沉劑，它形成（chéng）的氫鍵結構非常均勻穩定，而且是三維網狀結構。因此，對於防（fáng）止塗料體係中顏料的（de）沉澱非常有（yǒu）效（xiào）。特別是對（duì）於色漿體係，適當的添（tiān）加量將大大提（tí）高色漿的（de）穩定性，而且能夠減少潤濕分散（sàn）劑的量（liàng），以提高色漿的適（shì）用性並（bìng）減少色漿對塗料體係的影響。氣相法白炭黑的防（fáng）沉作用（yòng）對塗料存放（fàng）非常有利，特別是某些顏料如金（jīn）屬粉和薄片，都極易沉澱及不能完（wán）全懸浮（fú），使用氣相法白炭黑可保（bǎo）證其（qí）分散不沉澱，明顯改善塗料的開（kāi）罐性（xìng）能。以配方總量計，氣相法白炭黑用量在0.4%至0.8%的範圍內，但特殊情況下，比如富鋅（xīn）漆（qī），需增加到2%。

（4）抗耐磨劑

氣（qì）相法（fǎ）白炭黑采用甲基丙烯矽烷進行表麵（miàn）處理後，可以添加到（dào）聚氨酯（zhǐ）塗料（liào）中，起到耐摩擦的作（zuò）用。加入5％－15％的氣（qì）相法白炭黑，耐摩（mó）擦性可提（tí）高10％至35％，同時塗料的流變性（xìng）能（néng）和幹膜的光學性能都不受負麵影（yǐng）響。此時，添加量大的氣相法白（bái）炭黑應（yīng）該認為是活性填料，而不是（shì）助劑。

隨著白炭黑的廣（guǎng）泛應用，白炭黑的生產發展也非（fēi）常的迅速，目前生產廠家主要有德（dé）國Degussa、美國Cabot、德國Wacker。
