前言

蠟粉是粉末塗料常用的助劑，主要起到增硬耐磨，脫氣消泡（pào）的作用，常用的品種有聚乙烯蠟，聚丙烯蠟，聚酰胺（àn）蠟，聚四（sì）氟乙烯蠟等。不（bú）同規格的蠟粉在粉末塗料中有不同的表現，在抗劃性，塗膜硬度（dù），爽滑手感（gǎn），脫（tuō）氣性，光澤度，顏色鮮映性，紋理效果（guǒ），轉印撕紙，銀粉排列，對印刷或者重塗的（de）影響等方麵（miàn）均有區別。

實驗目的

為了仔細研究不同種類的蠟粉（fěn）在粉末塗料體係中的作（zuò）用機理，蠟（là）粉從蠟粉（fěn）與粉（fěn）末塗料其他原材（cái）料的相互作用角度出發進行了一係列實驗。本文主要（yào）分析不同（tóng）蠟粉對聚酯粘度的影響。

粉（fěn）末塗料用聚酯最基本的指標有酸值，粘度，Tg 值。蠟粉的加入不會（huì）影響聚（jù）酯的（de）酸值，但對聚酯的（de）粘（zhān）度和Tg 值有一定的影響。本文選取帝斯曼（màn）的4140（6:4 混合型）和4900（TGIC固化（huà）型，94：6）作為基礎材料進行實驗。

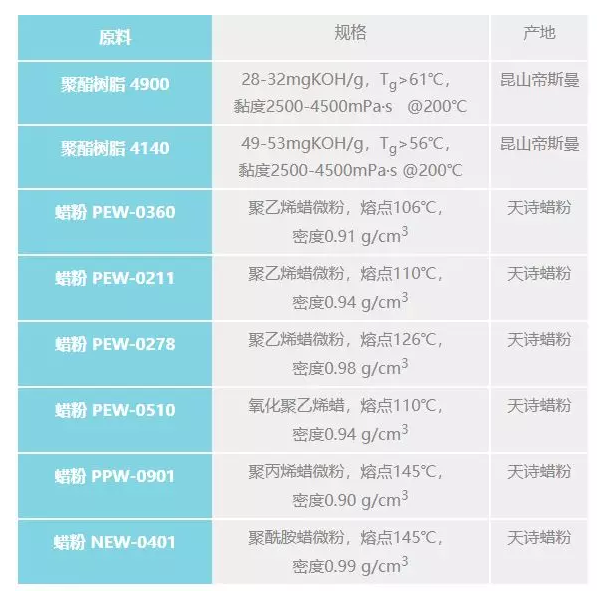

實驗（yàn）材料

實驗方（fāng）法

在160度（dù）下，利用（yòng）旋轉粘度（dù）計測量不同品種（zhǒng）不同比例（lì）的蠟粉添加（jiā）到（dào）聚酯樹脂（zhī）中後（hòu），對聚酯樹（shù）脂（zhī）粘（zhān）度的影響，蠟粉添加量為聚酯樹脂的1%，2%，4%。

選擇在160度條件下（xià）測量粘度，主要出發點是考慮蠟粉在這個溫度下已經完（wán）全融化，而粉（fěn）末塗料的膠化過程（chéng）還（hái）沒有完全開始，是希望探索（suǒ）在蠟粉（fěn）在粉末塗料膠化溫度之（zhī）前對聚酯樹脂（zhī）粘度的影響。

蠟粉的選擇包括聚乙烯蠟，氧化聚乙烯蠟，聚丙烯蠟和聚酰胺蠟，其中聚乙烯蠟選（xuǎn）擇了低密度聚乙烯蠟（密度0.90-0.93 g/cm3），中密度聚乙烯蠟（là）（密度（dù）0.94-0.96 g/cm3），高密度聚乙（yǐ）烯蠟（密度0.99-0.99 g/cm3）三種。這幾種規格的蠟粉在粉末（mò）塗料（liào）的生產實踐中當中具有相當的代表性（xìng）。

實驗數據

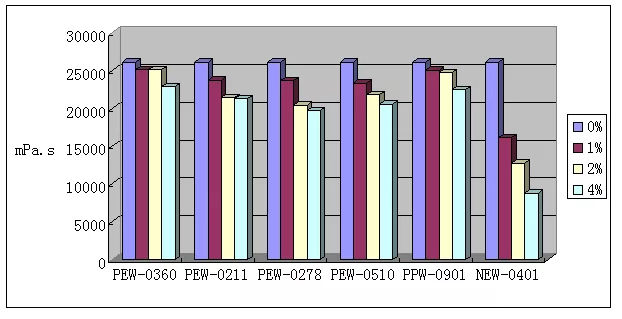

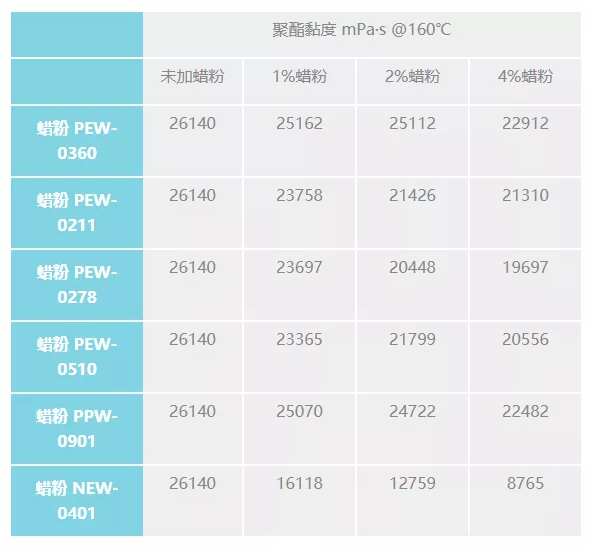

聚酯樹（shù）脂4900添（tiān）加蠟粉的黏度數據如下：

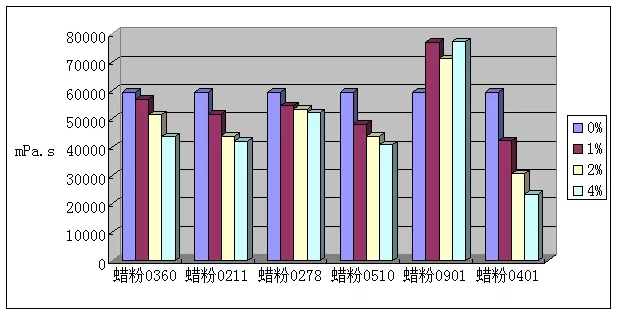

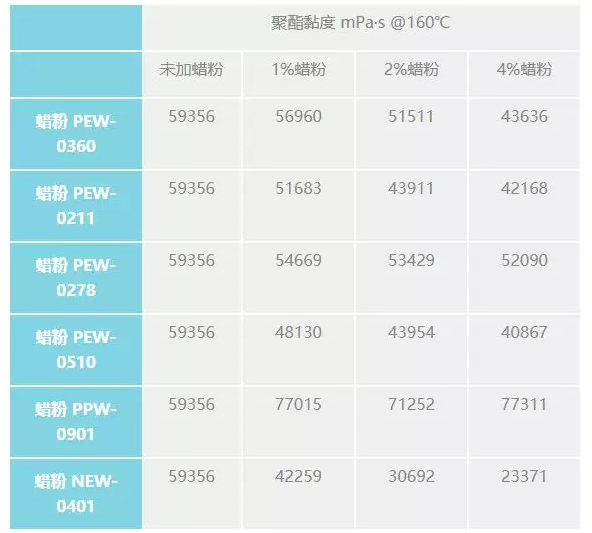

聚酯樹脂4900添加蠟（là）粉的黏度（dù）數據:

結論

蠟粉的加入基本對粉末塗料用聚酯（zhǐ）樹脂都有一定的降粘作用（yòng），降粘程度隨不同（tóng）的蠟粉及不同（tóng）的（de）聚酯品種有較大（dà）的差異。

聚酰胺蠟NEW-0401對聚酯的（de）降黏性（xìng）很好，氧化聚（jù）乙烯蠟PEW-0510對聚酯的（de）降黏性較好，不（bú）同規格的聚乙烯蠟對聚酯（zhǐ）的降黏性作用相差很（hěn）大，中密度聚乙烯蠟粉（fěn）PEW-0211降黏性較好（hǎo），高（gāo）密度聚乙烯蠟PEW-0278在聚（jù）酯4140中降黏性尚好但在聚酯4900中降黏性較差，低密度聚乙烯蠟PEW-0360在聚酯4900中降（jiàng）黏性尚好但在（zài）聚酯4140中（zhōng）降黏性較差。聚丙烯蠟PPW-0901在（zài）160°時可能存在未完全（quán）溶解的情況，實驗顯示在160°時基本不具備降黏（nián）能力。
